Согласование кабеля 75 Ом с 50 Ом на УКВ

Иногда при отсутствии кабеля с нужным волновым сопротивлением возникает необходимость применить коаксиальный кабель имеющийся под рукой.
Вместо кабеля 50 Ом можно с успехом использовать кабель 75 Ом. Как согласовать выход трансивера и фидерную линию? Это несложно!



Варианты согласующих устройств для диапазона 144 МГц

Варианты согласующих устройств для диапазона 144 МГц

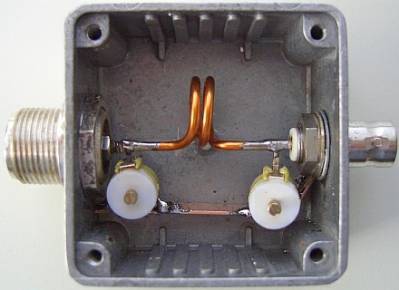

Вид на монтаж согласующего устройства

Вид на монтаж согласующего устройства

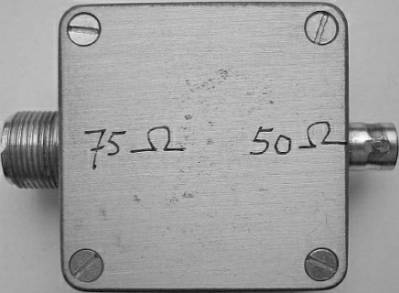

Внешний вид законченного блока.

Внешний вид законченного блока.

В первом варианте как правило, для настройки хватает растяжения/сжатия катушки. (При применении постоянных конденсаторов емкостью 22 pF.)

Данные катушки:
4 витка . Диаметр провода 1 mm . Диаметр оправки катушки 5 mm.
или
2 витка . Диаметр провода 2 mm . Диаметр оправки катушки 10 mm.

Настройка- по минимуму КСВ.

При перестройке по диапазону возможно придется подстраивать согласующее устройство поэтому вторая схема наиболее предпочтительна так как в ней есть переменные конденсаторы.
