Работа с антенным анализатором MFJ-259, MFJ-269

Анализатор MFJ—259 предназначен для работы в 50~омных цепях радиочастоты (РЧ) от 1,6 до 170 МГц. Он состоит из четырех основных узлов — высокочастотного генератора, цифрового частотомера с индикацией на жидких кристаллах (ЖКИ дисплей), 50-ти омного РЧ моста и мостового измерителя коэффициента стоячей волны {КСВ-метра). Для удобства работы диапазон частот ВЧ генератора разбит на 6 поддиапазонов.



С помощью анализатора достаточно легкими становятся измерения:
— Антенн — КСВ, резонансная частота, полоса пропускания и др.
— Антенных тюнеров — КСВ, частота настройки.
— Усилителей радиочастоты — входное, выходное сопротивление, полоса пропускання.
— Коаксиальных линий — определять коэффициент укорочения, КСВ, потерн, резонанс
— Симметричных линиий — волновое сопротивление, коэффициент укорочения, резонансы.
— Согласование и настройка коаксиальных резонаторов — КСВ, граничные частоты, полоса пропускания.
— Фильтров — определять резонансную частоту, частоты среза» полосу пропускании.
— Колебательных контуров — определять резонансную частоту, полосу пропускания, добротность.
— Емкостей небольших конденсаторов.
— Дросселей и катушек — индуктивности частоты последовательного и параллельного резонанса и величины индуктивностей.
— Передатчиков и генераторов — определять частоту передачи и генерации.
— Предварительную настройку П—контуров.
— Анализатор можно применять в качестве генератора сигналов.

Прибор MFJ-259 и MFJ-269 — переносной, может питаться как от внешнего источника питания 8… 18 В (макс.), так и от внутреннего источника питания {например, 8 элементов АА—серии).

На лицевой панели MFJ-259/269 расположены (сверку «низ)
— ЖКИ дисплей цифрового частотомера, слева стрелочный индикатор КСВ-метра, справа стрелочный индикатор РЧ-моста, кстати дающий достоверные показания только при подключении активной нагрузки (при КСВ-1), поскольку прибор предназначен для работы в 50-омных цепях, то остальные (кроме 50 Ом) показания индикатора моста при КСВ, отличном от 1, будут говорить о наличии реактивности в измеряемой на данной частоте нагрузке и не будут соответствовать нанесенным значениям по шкале индикатора моста, т.е. будут относительными.

— Ниже, на передней стенке прибора, слева — расположена ручка настройки частоты генератора, справа переключатель поддиапазонов генератора.

— На верхней стенке {слева направо) находятся переключатель времени счета прибора, под ним переключатель режимов работы прибора: измерение частоты внутреннего генератора, измерение частоты извне при включенном генераторе, то же при выключенном, BNC гнездо — вход частотомера, гнездо антенного входа, выключатель питания и гнездо внешнего питания прибора (утоплено внутрь, и при подключении внешнего источника питания внутреннее отключается).

Познакомившись с органами управления и индикации прибора, определимся с тем, какие измерения и каким образом мы сможем производить.

Измерение коэффициента стоячей воины — КСВ

КСВ определяется как отношение сопротивления нагрузки (Rн) к сопротивлению источника тока (Ri) KCB= Rн/Ri

Поскольку практически вся аппаратура используемая радиолюбителями пятидесятиомная, то этот прибор разработан для использования в 50-ти омных цепях.

Пример
При подключении к антенному гнезду прибора активной нагрузки 150 Ом получается КСВ = 150/50 = 3. Чтобы получить КСВ=1, следует подключить нагрузку 50 Ом. Не следует впадать в заблуждение, что 25 Ом реактивного и 25 Ом активного сопротивления дадут при последовательном включении КСВ = 1. Это утверждение абсолютно неверно. КСВ получится равным 2,6. Прибор не обманешь.

Другое заблуждение, что сменой длины питающей линии можно изменить КСВ. Если сопротивление линии 50 Ом, а сопротивление нагрузки 25 Ом, то вне зависимости от длины питающей линии КСВ = 2. Если потери в линии невысоки, можно производить измерение КСВ на конце фидера — у передатчика, и при этом фидер может быть любой длины. Если возрастают потери в линии и растет КСВ, потери будут возрастать в том и другом случае. Ошибка выражается в улучшении КСВ. Если изменение длины фидера влияет на изменение величины КСВ, значит действует один или несколько нижеприведенных факторов:
1. Фидер не 50 Оммный;
2. Измерительный пост не предназначен дли работы в 50-омных цепях;
3. Значительны потери в линии (фидере);
4. Фидер является частью антенны и излучает (реактивная нагрузка).

Фидеры с воздушной изоляцией имеют очень малые потери и потери в них не будут сколь—либо значительными даже при высоком значении КСВ.

Кабели с большими потерями, такие как тонкий с полиэтиленовой изоляцией RG-58, с повышением КСВ теряют свою эффективность. При больших потерях в фидере или большой его длине очень важно обеспечить низкое значение КСВ на всей длине фидера, который должен быть высокорегулярным (одинаковым) по всей длине, цельным — без вставок (особенно нежелательны вставки из другого кабеля). Настройку на минимум КСВ следует делать на антенне, так как никакие согласования со стороны передатчика не влияют ни на потери, ни на эффективность антенной системы. MFJ-259 и 269 измеряет КСВ любой нагрузки, близкой к 50 Ом. КСВ может быть измерено на любой частоте от 1,6 до 170 МГц, и ничего дополнительного для измерения КСВ подключать не требуется.

Гнездо «АНТЕННА» прибора представляет собой место подключения выхода моста КСВ-метра. Сюда подключается нагрузка — тестируемая цепь — фидер антенны. Чтобы измерить КСВ, просто следует подключить к этому гнезду 50-омную коаксиальную линию (фидер антенны), отключив ее от передатчика, который при измерении КСВ не используется, т.к. MFJ имеет внутренний генератор. Переключатель рода работ следует установить в положение А (индицируется иа дисплее), т.к. для измерения частоты внутреннего генератора прибора. Чтобы измерить КСВ на какой-нибудь определенной частоте, манипулируя ручкой «TUNE» (настройка) и переключателем поддиапазонов (Frequency), устанавливаем требуемую частоту, контролируя ее на дисплее. Значение КСВ можно прочитать по шкале стрелочного прибора КСВ-метра (SWR).

Чтобы найти минимальный КСВ, нужно вращать ручку настройки генератора «TUNE» до тех пор, пока стрелка прибора КСВ-метра покажет минимальное знамение КСВ. Частоту, при которой получается минимальный КСВ, можно считать с дисплея частотомера. Полосу пропускания антенны можно измерить, задев критерий, по которому будет определяться полоса. Например, по КСВ=2. Вращая ручку настройки генератора вправо и влево от положения резонансной частоты антенны (частоты с минимальным КСВ), на дисплее видим значения частот, ПРИ КОТОРЫХ СТРЕЛКА ПРИБОРА КСВ-МЕТРА ПОДНИМАЕТСЯ ДО ЗНАЧЕНИЯ КСВ=2. Меньшая частота — нижняя граница полосы пропускания антенны, большая частота — верхняя частота (граница) полосы пропускания антенны.

Измерение сопротивлений.

Узел РЧ моста обеспечивает точное измерение сопротивления только активной нагрузки, что обеспечивается при КСВ=1 (и сопротивлении 50 Ом), т.е. на резонансной частоте, например, антенны. Если ее резонанс 3,5 МГц, то на частоте 3,7 МГц показания индикатора будут неверными, так как будет измеряться не чисто активное сопротивление, а активное плюс реактивное. Если показания прибора 50 Ом, а КСВ высокий, то нагрузка также имеет комплексный характер, т.е. активное плюс реактивное сопротивление. При КСВ=1 для данного РЧ моста прибор должен показывать 50 Ом чисто активного (не реактивного) сопротивления. Если присутствует реактивное сопротивление или активная нагрузка не равна 50 Ом, КСВ не может быть равным 1. Если КСВ-метр показывает КСВ=1, а измеритель сопротивления другое (не 50 Ом) значение, то возникает, так называемая, инструментальная ошибка, связанная, например, с наводками радиочастоты на прибор.

Измерение частоты.

Частотомер MFJ-259 и MFJ-269 может измерять частоту электрических колебаний в диапазоне от нескольких герц до 200 МГц. Для частот выше 1 МГц чувствительность прибора 600 мВ. Ниже 1 МГц требуется подавать меандр ТТЛ уровня размахом 5В от вершины до вершины импульса. Включаем питание прибора MFJ, переключателем входа частотомера (переключатель рода работ) на верхней панели корпуса прибора устанавливаем режим внешнего измерения частоты, о чем свидетельствует появившаяся буква «В» ив дисплее. Кнопкой последовательно включаются три положения — измерение частоты внутреннего генератора, внешнее измерение без отключения внутреннего генератора и внешнее с отключением внутреннего генератора. Подключаем к BNC гнезду (входу частотомера) сигнальную цепь, частоту у которой необходимо измерить.

Следует отметить, что ни на один вход MFJ-259 нельзя подключать цепи, содержащие постоянные напряжения и большие мощности. Частоту передатчика можно измерить, например, подключив на вход частотомера кусок провода, образующий петлю связи с источником РЧ, телескопическую антенну, длину которой следует изменять в зависимости от расстояния и мощности передатчика до получения устойчивых показаний. Если источника РЧ поблизости нет, то проверить работу частотомера (с внешнего гнезда) можно, соединив проволочной перемычкой средние контакты гнезд антенного входа и входа частотомера, манипулируя переключателем рода работ. В двух положениях из трех (при включенном генераторе и внутреннем и внешнем измерениях) показания частотомера не должны изменяться.

Приближая или удаляя прибор от источника мощного сигнала, определяется оптимальный уровень для устойчивой индикации частоты, начиная с нижнего предела, когда частотомер еще ничего не показывает. В противном случае сигналом мощного передатчика частотомер можно перегрузить и его «внутренности», выполненные на МОП-структурах, выйдут из строя.

Вход частотомера может быть соединен с выходом передатчика посредством петли или нескольких витков катушки связи, намотанной поверх кабеля питания (фидера) антенны, причем, количество витков такой катушки, включенной на вход частотомера, следует подобрать экспериментально. Число витков больше, если мощность передатчика невелика или используется кабель со сплошной или двойной оплеткой, или низкая рабочая частота передатчика, в противном случае следует поступать наоборот. Петля провода, размещенная внутри ваттметра, эквивалента антенны, фильтра низких частот, также может служить датчиком для частотомера. Последовательным нажатием на кнопку «Время счета» (Gate) можно получить на дисплее точность измерения частоты от 4 до 7 знаков после запятой при измерении частоты в МГц.

Настройка простых антенн

Настройка большинства антенн производится, обычно, изменением их геометрических размеров (длины элементов).

Диполь

Известно, что диполь это симметричная антенна, поэтому для симметрирования при подключении коаксиального кабеля полезно применять симметрирующий трансформатор. Его можно сделать несколькими способами, например, намотав у точки подключения к антенне несколько витков диаметром 10…20 см тем же кабелем или изготовить отдельный трансформатор с намоткой на ферритовом кольце проводом или тем же кабелем.

Высота подвеса диполя, как и его окружение, влияет на его входное сопротивление, а также на КСВ в питающей линии (фидере). Большинство настроенных диполей имеет КСВ ниже 1,5. Пожалуй, единственным настроечным элементом у диполя является его длина. Чем короче диполь, тем на большую частоту он настроен и наоборот. Это справедливо для классической формы диполя — «в струнку».

Есть несколько способов изменить частоту настройки, входное сопротивление и полосу пропускания диполя. Например, увеличивая толщину (диаметр) проводников, мы при одной и той же длине снизим частоту настройки, уменьшим его входное сопротивление и увеличим полосу пропускания. Примером служит известная антенна — диполь Надененко. Тоже самое можно получить, опуская вниз плечи диполя — получится популярная антенна «Inverted Vee». Всему виной вносимая в раскрытый колебательный контур дополнительная емкость.

Штыревые антенны

Как правило, это несимметричные антенны. Производители штыревых антенн часто подчеркивают необходимость хорошей «заземляющей» системы противовесов. В этом случае гарантируется на резонансной частоте КСВ, не превышающий 2. На рабочую частоту штыри настраиваются как и диполи изменением длины излучателя и противовесов, если таковые имеются. Штырь с системой противовесов получил название «Ground plane». Угол между излучателем и противовесами, также как и в случае с «Inverted Vee», влияет на параметры антенны. Например, антенна типа «рукав», — где противовесы вытянуты с излучателем «в струнку». Фактически, это тот же диполь, только вертикальный, плечо которого конструктивно выполнено в виде металлического чулка или трубки, надетой на питающий фидер в точке подключения. Входное сопротивление такой антенны близко к 75 Ом, но стоит уменьшить угол между излучателем и противовесами, как упадет входное сопротивление и при угле примерно 120 градусов составит 50 Ом, а при угле 90 градусов — примерно 30 Ом.

Настройка простых антенн (диполей и штырей)
Антенны с питанием по коаксиальному кабелю 50 Ом без различных удлинняющих катушек, контуров, емкостных нагрузок и т.п.

1. Присоедините фидер антенны к гнезду «Antenna»;
2. Настройте генератор по минимуму показаний КСВ-метра;
3. Прочтите и запишите частоту на дисплее частотомера;
4. Разделите полученную частоту на желаемую;
5. Умножьте имеющуюся длину антенны на полученный в п.4 результат — это и будет новая искомая длина антенны.

Измерение сопротивления в точке питания (приблизительно)

Присоедините прибор непосредственно к выводам нагрузки (антенны). Если нагрузка несимметричная, проверьте правильность ее подключения — оплетка должна соединяться с корпусом прибора (на коаксиальном разъеме). Если нагрузка симметричная — следует применять внутреннее питание прибора, чтобы не вносить асимметрии.
1. Поставьте переключатель диапазонов в нужное положение;
2. Найдите ручкой настройки положение с минимальным КСВ;
3. Снимите показания с шкалы измерителя сопротивлений;
4. Повторите измерение и сравните результаты теперь с кабелем 50 Ом. КСВ должен быть равен отношению измеренного сопротивления без кабеля к 50 Ом.

Нахождение КЗ. (короткого замыкания) в коаксиальных кабелях

1. Соедините конец кабеля с гнездом «Antenna»;
2. Включите прибор и плавно перестраивайте генератор во всем диапазоне частот, начиная с 1,6 МГц, наблюдая за показаниями измерителя сопротивлений. Запишите частоту нулевого показания — F1.
3. Продолжайте изменять частоту и найдите второй «провал» показаний измерителя сопротивлений — F2;
4. Рассчитайте местонахождение К.З. Для этого число 492 следует разделить на частоту первого «провала» F1 (МГц) и умножить на коэффициент укорочения измеряемого кабеля (Ку). Результат — местоположение K.3. (Lкз) в футах. Поскольку 1 Фут 0,3048 м, то переводной коэффициент равен 3,2808398, на который следует разделить Lкз, чтобы получить местоположение в метрах. Формула для расчета К.З. (в метрах) примет окончательный вид Lкз = 149.9616 Ку /F1(МГц)

Для проверки расчета повторите вышеуказанное с другого конца кабеля. Истина лежит посредине между найденными точками К.З.

Проверка и настройка отрезков кабеля и передающих линий

Точная длина Lamda/2 и Lamda/4 отрезков кабеля или передающих линий может быть найдена с помощью дополнительного безиндуктивного резистора 5O Ом. Точные измерения справедливы для коаксиального кабеля любого типе или 2-х проводной линии с волновым сопротивлением, отличным от 50 Ом.

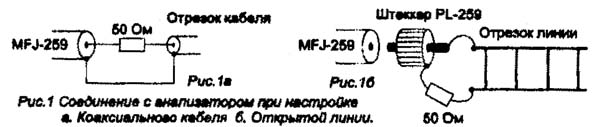

Центральный проводник отрезка коаксиального кабеля соединяется последовательно с резистором 50 Ом рис. 1а, а оплетка соединяется с корпусом прибора.

Для 2-х проводной линии 50-омный резистор соединяется последовательно с экранной оболочкой дополнительного штекера PL-259 и одним из проводников линии, другой проводник линии соединяется непрямую с центральным проводником соединителя (подключается к гнезду «Antenna» прибора), рис. 1б.

Коаксиальный кабель может быта свернут в бухту или лежать как угодно, тогда как открытая линия должна быть вытянута «в струнку» и находиться на расстоянии не менее метра от поверхности и окружающих предметов, иначе снижается точность измерения.

Для измерения «нечетных» отрезков, кратных 1/4, 3/4, 5/4 длины волны и т.п., на дальнем конце линия должна быть разомкнута, и замкнута для измерения «четных» отрезков кратных 1/2, 1, 3/2 длины волны и т.п.

Соедините измеряемой линией разъем PL-259 (дополнительный штекер) с гнездом SO-239 прибора:
1. Определите приблизительную длину линии или кабеля с учетом частоты, для которой производится расчет;
2. Отмерьте и отрежьте отрезок чуть большей длины;
3. Измерьте частоту при минимальном КСВ. Она должна быть чуть ниже искомой;
4. Разделите измеренную частоту на требуемую;
5. Умножьте полученный результат на фактическую длину отрезке получится требуемая длина линии;
6. Укоротите линию до расчетной длины и сверьте с показаниями прибора. Минимум КСВ должен находиться вблизи необходимой частоты, на которую рассчитан отрезок.

Измерение коэффициента укорочении передающей линии

1. Отключите оба конца передающей линии и измерьте ее физическую длину;
2. Подключите линию, как показано на ркс. 1а, для измерения, кратного 1/4 от длины волны;
3. Найдите наименьшую частоту из всего диапазона частот прибора, на которой будет наименьший КСВ. Провал будет наблюдаться немного ниже 1/4 длины волны.
Отметьте частоту на дисплее, соответствующую 1/4 длины волны резонанса вашей передающей линии (фидера). Проверьте, низкий КСВ будет соответствовать всем длинам, кратным 1/4, 3/4 и т.д.

Пример.
Физическая длина линии L= 7 футов, минимум КСВ приходится на частоту F=7,3 МГц.
Разделите число 246 на частоту в МГц — получится длина линии, кратная 1/4 в свободном пространстве (в футах)
246/7,3 (МГц) = 33,69863 (Фута)
Разделите физическую длину линии на полученный результат — получится коэффициент укорочения
27/33,69863 — 0,8012195 или 80,12195%.

Для определения в метрах разделим
246/3,2808398 (переводной коэффициент, см.выше) = 74,980802.
Формулы для расчета коэффициента укорочения примут следующий вид
1/4 св.пр. = 74,980802/F (МГц) в метрах.
Ку = L/ 1/4 св.пр.
Могут использоваться округленные значения цифр с большим количеством знаков после запятой. Переводные значений Футы в метры взяты из «Instruction Manual MFJ Enterprise*»

Измерение сопротивления передающей линии (имепеданса) от 15 до 150 ом

Дли этого дополнительно потребуется Омметр и безиндуктинвеый потенциометр 250 Ом. Для линий с большим сопротивлением потребуется потенциометр с большим сопротивлением и РЧ широкополосный трансформатор, преобразующий высокое сопротивление линии к низком, близкому 50 Ом.

1. Измерьте частоту 1/4 фидера как описано выше, при определении длины отрезков кабеля;
2. К дальнему концу кабеля подключите безнндуктивный потенциометр 250 Ом (соединнив реостатом);
3. Подсоедините фидер к прибору и настройте его на частоту 1/4;
4. Наблюдайте за КСВ при изменении частоты в выбранном поддиапазоне частот или в необходимом диапазоне частот;
5. Установите сопротивление потенциометра, включенного — реостатом, в положен когда KCВ по диапазону почти не меняется. Величина КСВ значения не имеет, важно, лишь его изменение.
6. Сопротивление потенциометра практически соответствует сопротивлению линии и его можно определить Омметром.

Потери в фидерах и передающих линиях

Потерн от 3 до 10 дБ могут быть измерены, довольно просто — необходимо их определить на известной частоте и соотнести с потерями на более низкой частоте.

1. Соедините фидер с прибором;
2. Длинный конец фидера должен быть либо разомкнут, либо замкнут накоротко;
3. Настройте прибор на необходимую частоту и проследите за КСВ;
4. Если КСВ находится в пределах красного сектора шкалы КСВ-метра, то потерн меньше 3 дБ. Увеличьте частоту до показания КСВ = 3. Тем самым вы определите границу частоты, до которой потери не превышают величину 3 дБ. Если КСВ на рабочей частоте находится в пределах черного сектора, берите ближайшее значение КСВ по шкале и вычитывайте потери по таблице из описания к прибору.

Можно также судить о потерях дБ, помня, что они уменьшаются до 70% на половинной частоте и увеличиваются до 140% на двойной по отношению к измеренной частоте. Это справедливо при распределении потерь равномерно по всей длине фидера, а не для одной дефектной его части.

Возьмем, например, рабочую частоту 28 МГц, на которой хотим определить потери. На этой частоте стрелка КСВ-метра находится в красном некалиброванном секторе, значит потери не превышают 3 дБ. Увеличивайте частоту до тех пор пока стрелка укажет не калиброванную точку. На частоте 60 МГц стрелка укажет, например, не значение 3, По Таблице потери составляют 3 дБ. Так как 28 МГц примерно половина от 60 МГц, умножаем 3 дБ на 0,7 (70%) — получаем 2 дБ на частоте 29 МГц.

Настройка тюнеров

Соедините вход прибора «Antenna» с 50-омкым входом тюнера, а необходимую антенну подключите к выходу тюнере. Это соединение желательно сделать с помощью, ручного РЧ переключателя для оперативного подключения тюнера (антенны) к прибору или передатчику (трансиверу). Помните, что средний контакт РЧ переключателя подключается только к тюнеру. Ни в коем случае не допускать прямое соединение прибора с передатчиком — прибор ВЫЙДЕТ ИЗ СТРОЯ.

1. Соединить прибор с входом тюнера;
2. Включить прибор и настроить на необходимую частоту;
3. Настраивать тюнер до тех пор, пока КСВ будет равен 1;
4. Выключить прибор и подключить передатчик.

Проверка Baluns — симметрирующих трансформторов

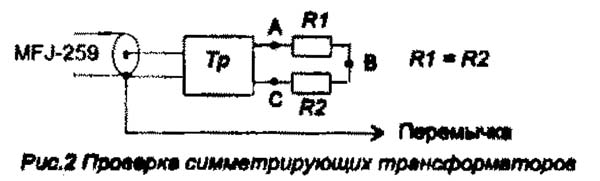

Несимметричная обмотка трансформатора подключается к прибору, а к симметричной последовательно подключаются два резистора, рис. 2.

Сумма сопротивлений (строго одинаковых) должна быть равна той, на которую рассчитан трансформатор.

Например, резисторы по 100 Ом — при проварке трансформатора с соотношением сопротивлений 1:4, т.е. 50:200 Ом. Проверяется КСВ при касании перемычкой точек А, В, С. ХорошиЙ, т.е. правильно рассчитанный и изготовленный трансформатор дает малый КСВ при присоединении перемычки к любой из точек. В денном случае речь идет о трансформаторе тока.

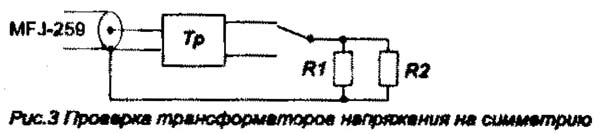

В случае трансформатора напряжения малый КСВ в широком диапазоне частот будет в случае, когда перемычка находится в положении В и большой КСВ, когда перемычка в положениях A и С. Трансформатор напряжения можно также проверить на низкий КСВ, соединяя параллельно включенные резисторы на корпус, рис.3.

Измерение индуктивности L и емкостей С

Чтобы измерить емкость и индуктивность, нужно иметь калиброванные катушки индуктивности или конденсаторы, соответственно. Они должны быт подобраны в набор и тщательно выверены. От их точности будет зависеть точность будущих вычислений. Рекомендуется следующий набор — индуктивностей 330; 56; 0,47 мкГн, конденсаторов 10; 150; 1000; 3300 пФ.

Измерения могут быть более точными, если используется ряд индуктивностей в пределах 0,5…500 мкГн, емкостей в пределах 10…5000 пф. Возьмите неизвестную емкость (конденсатор) или индуктивность (катушку). Соедините последовательно с калиброванной индуктивностью или емкостью, и получите последовательный колебательный LC контур, который в свою очередь подключается к прибору через безиндуктивиый резистор 50 Ом.

Измерение емкости
1. Соедините Cx последовательно с калиброванной катушкой L с самой большой индуктивностью (из набора).
2. Соедините LC контур последовательно с 50-омный резистором.
3. Вращая ручку настройки, пройдя по диапазону, отыщите частоту с минимальным КСВ. Если таковой не найдете — смените поддиапазон частот или смените катушку на другую с меньшей индуктивностью. Продолжайте до тех пор, пока не получите низкий, близкий к 1 КСВ.
4. Вычислите неизвестную искомую емкость по формуле
Сх [пф] = 1 / 0,00003949 F2 L,
где F частота минимального КСВ в МГц,
L — индуктивность калибровочной катушки.

Измерение индуктивности можно провести аналогично.
Форумла для индуктивности
Lx [мкГ] = 1 / 0,00003948 F2 L,
где Г — частота с минимальным КСВ в МГц,
С — калибровочная емкость в пФ.

Измерение резонансной частоты

Существует два способа измерения резонансной частоты.

Первый способ.

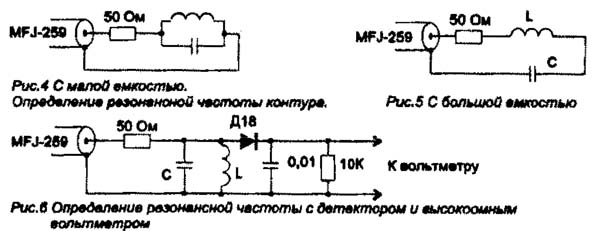

Последовательно с контуром включается 50-омный резистор с короткими выводами и подключается к прибору как показано на рис.4.

Этот способ справедлив для контуров с большой емкостью и малой индуктивностью. В случае с большой индуктивностью и малой емкостью следует использовать последовательное включение емкости и индуктивности как показано на рис.5. Резонансная частота контура в обоих случаях определяется, по показаниям на дисплее частотомера при перестройке частоты по минимуму КСВ. Возможно подключение дополнительного диодного детектора и высокоомного вольтметра рис.6. Резонанс отмечается по максимальным показаниям (максимальному напряжению постоянного тока), внешнего высокоомного вольтметра.

Второй способ.
Он предполагает подключение небольшой катушки связи (3 витка) к прибору и индуктивную связь этой катушки с катушкой контура, частоту которого нужно определить. Частота перестраивается по диапазону до получения спада показаний прибора КСВ-метра. Спад указывает на поглощение энергии настроенным контуром на резонансной частоте, значение которой можно прочитать на дисплее частотомера.
