Простой регулятор вращения вентилятора

Эта статья предназначена в основном для новичков, которые испытывают трудности в изготовлении регулятора вращения вентилятора. В этой статье предоставлены две простейших схемы для регулировки частоты вращения вентилятора. Обе они основаны на интегральных стабилизаторах КР142 серии и очень просты в изготовлении.

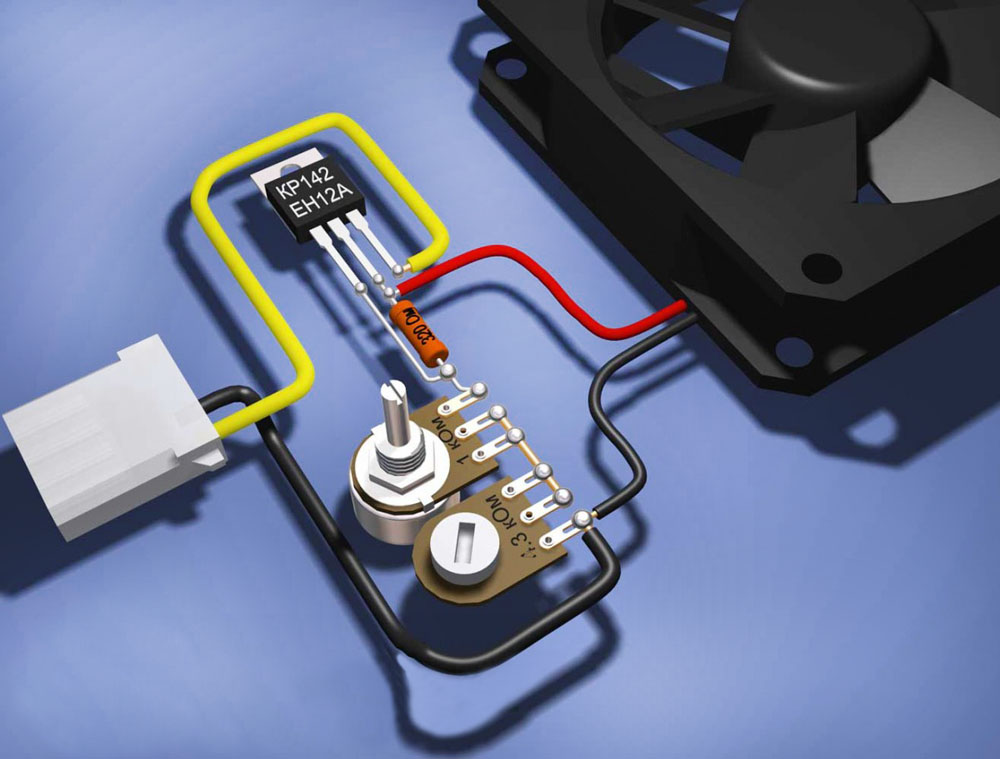

В первой схеме используется стабилизатор КР142ЕН12А, это регулируемый стабилизатор напряжения от 1.5 до 45 вольт.

Из за низкого граничного напряжения стабилизации в типовую схему включения добавлен подстроечный резистор которым устанавливается минимальная частота вращения вентилятора и гарантируется его надёжный запуск.

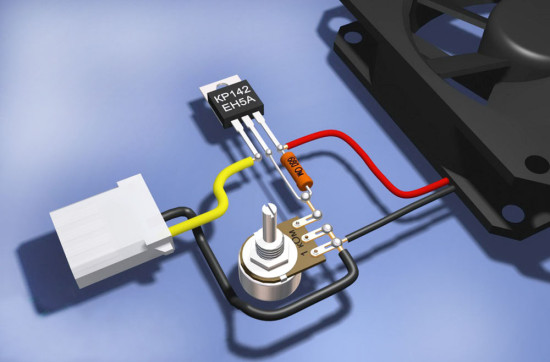

Вторая схема была полностью повторяет схему регулятора фирмы ZALMAN, только на отечественном стабилизаторе КР142ЕН5А.

Обе схемы испытаны и показали отличные результаты. Простота и надёжность этих схем позволяет рекомендовать их для повторения новичками. В некоторых случаях полезно установить микросхему на небольшой радиатор. А ещё можно таким регулятором управлять яркостью светодиодной подсветки.
