Простая широкополосная антенна

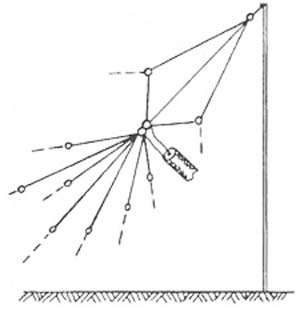

Эта антенна воплотила в себе две идеи — UW4HW и Sloper. От антенны UW4HW она унаследовала широкополосность, а от слопера — определенные направленные свойства. Главное, что антенна не требует специальной мачты для своей установки и может быть легко размещена на уже имеющейся мачте. Антенна монтируется легко, не требуя больших усилий. По конструкции антенна относится к «конструкции выходного дня». Кстати, именно за это время антенна и была изготовлена.



Конструкция антенны выполнялась в двух вариантах. Разница между ними — в системе противовесов. Во втором случае противовесы изготовлены из расчета по 4 штуки на каждый диапазон, т.е. получается довольно густая паутина радиалов.

Второй вариант предпочтительнее с точки зрения качества согласования и эффективности антенны в целом, хотя и более трудоемок в изготовлении.

Полоса пропускания антенны: 10-30 МГц. КСВ при использовании 50-омного коаксиального кабеля — не более 2. Антенна использовалась в диапазонах 10, 14. 18, 21, 24, 28, 29 МГц, а также в СВ-диапазоне 27 МГц.

UA3SDY
