Музей дивизиона, экспонат №29

Музей дивизиона, экспонат №29

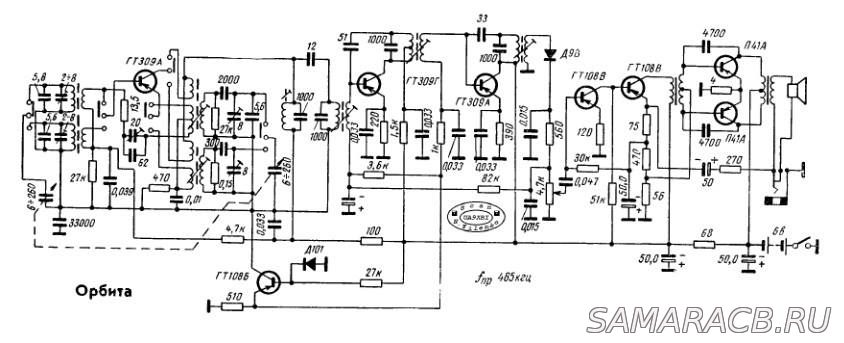

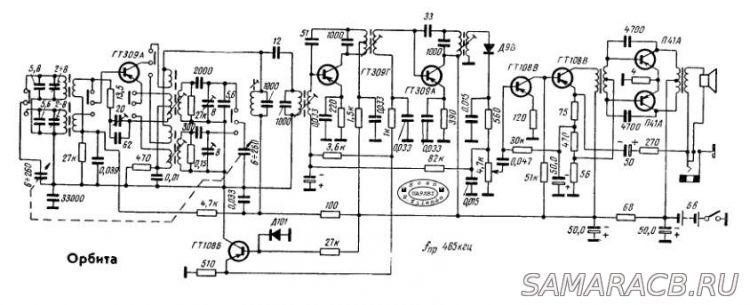

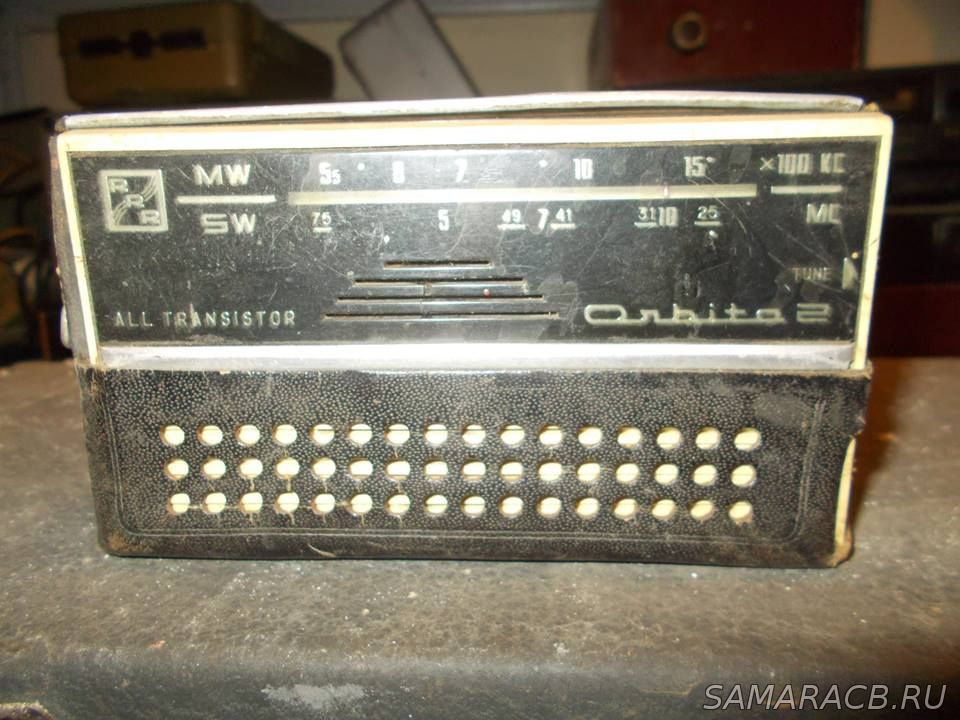

Портативный радиоприёмник "Орбита-2" с 1970 года выпускал Рижский радиозавод имени Попова. ''Орбита-2'' - малогабаритный супергетеродин переносного типа, собранный на 8-ми транзисторах. Так же как и приемник ''Орбита'', он предназначен для приёма в диапазонах СВ и КВ (25...75 метров) на внутреннюю магнитную антенну. Шкала в СВ диапазоне отградуирована в килогерцах, в КВ в метрах. Корпус приёмника выполнен из ударопрочного полистирола. Ручки управления и гнездо для телефона расположены на боковых стенках. Переключатель диапазонов расположен сзади. В задней крышке имеется отсек для 4 элементов питания типа 316 Радиоприемник комплектовался кожаным футляром. Надпись на лицевой панели ''8 transistor'' в некоторых партиях приёмников заменена надписью ''All transistor''. Магнитная антенна выполнена на сердечнике из феррита типа 150НН, в контурах КВ применен феррит 50НН. В отличии от приёмника ''Орбита'', в модели ''Орбите-2'' имеется плавная настройка в КВ диапазоне с помощью подстроечного конденсатора образованного специальным лепестком из бронзы. Радиоприёмник имеет чувствительность в СВ диапазоне 0,6 мВ/м, а в обзороном КВ диапазоне 400 мкВ. Избирательность 26 и 16 дБ соответственно. Номинальная выходная мощность на громкоговорителе типа 0,1ГД-6Т - 100 мВт. Габариты радиоприёмника - 142х81х37 мм. Масса - 340 гр.
