Музей дивизиона, экспонат №13

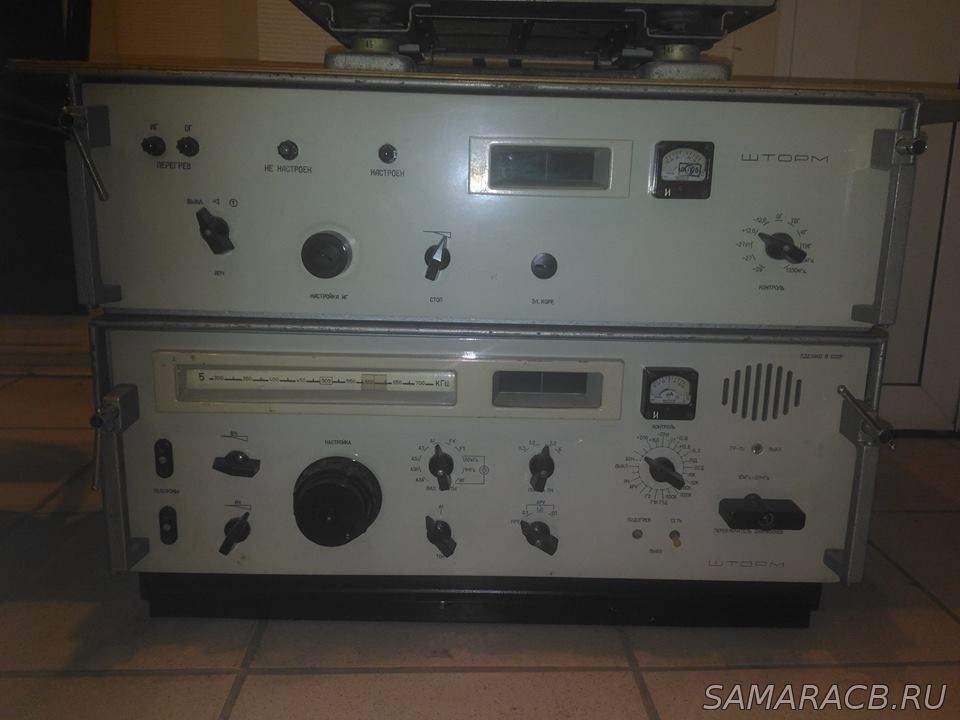

Комплект радиоприемного устройства (РПУ) ШТОРМ предназначен для использования на судах морского, торгового и промыслового флота в качестве главного (навигационного) и связного радиоприемника. Весь комплект выполнен на полупроводниковых и ламповых приборах и состоит из трех самостоятельных блоков (Шторм-I, Шторм-II и Шторм-III). Год выпуска: 1974-1975.
Шторм-I (основной блок РПУ) - это высококачественный супергетеродин с двойным преобразованием частоты, рассчитанный на работы в режимах: A1, A2, A3, A4 и F4. Шторм-II (блок кварцевой стабилизации частоты) - обеспечивает прием в режимах A3J, A3H и A3A и повышает стабильность работы в остальных режимах за счет дополнительной кварцевой стабилизации частоты. Шторм-III (блок ондулятора) - управляет работой оконечной буквопечатающей аппаратуры при приеме одноканальной частотной телеграфии.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемых частот……...…………0,012 – 30 МГц Диапазон частот устройства разбит на 12 поддиапазонов.
Виды работы….……….…………………..телеграф (А1, А2, А3),
телефон A3J (однополосная на
ВБП), A3H (однополосная с частично
подавленной несущей), А3(амплитудная).
Чувствительность……………………………….2 – 8 мкВ
Избирательность………………………………...60 дБ
Напряжение питания………………….переменное 127 – 220 В
Потребляемая от сети мощность не превышает 275 В-А. Изменение напряжения питающей сети допускается на ±10%, частоты ±5%.
Габаритные размеры и масса устройства не превышают следующих данных:
радиоприемник-.-605х650х580 мм; 125 кг;
прибор питания—390Х230Х470 мм; 25 кг.
