Коаксиальная антенна sleeve

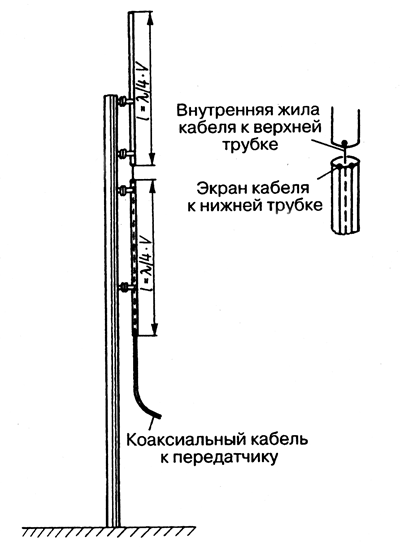

Обычный полуволновой вибратор из трубчатых проводников, закрепленный на деревянной мачте. Отличительная черта этой антенны — весьма рациональный способ питания. Коаксиальный фидер выведен сквозь нижнее четвертьволновое плечо к клеммам питания.



sleeve

Внешняя ПВХ оболочка кабеля предотвращает его гальваническую связь с трубкой внутри нее. Экран фидера свободен от внешней оболочки только у верхнего торца трубки, где и обеспечивается надежный контакт между ними. Внутренняя жила кабеля соединяется с торцом верхней трубки вибратора.

Нижняя половина излучателя выполняет две функции: служит излучающим плечом вибратора и вместе с пропущенным в ней кабелем образует четвертьволновый изолирующий контур.

Благодаря такому симметрированию поверхностные волны блокируются на кабеле и реализуется прокладка фидера, которая во многих практических случаях является кратчайшей и простейшей. Подобные антенны носят название sleeve antenna (sleeve — рукав).
